貼片鉭電容作為電解電容器的一員，在我們的日常中廣泛存在，關于它你了解多少呢？本文將為你介紹關于貼片鉭電容的極性識別以及參數特性。

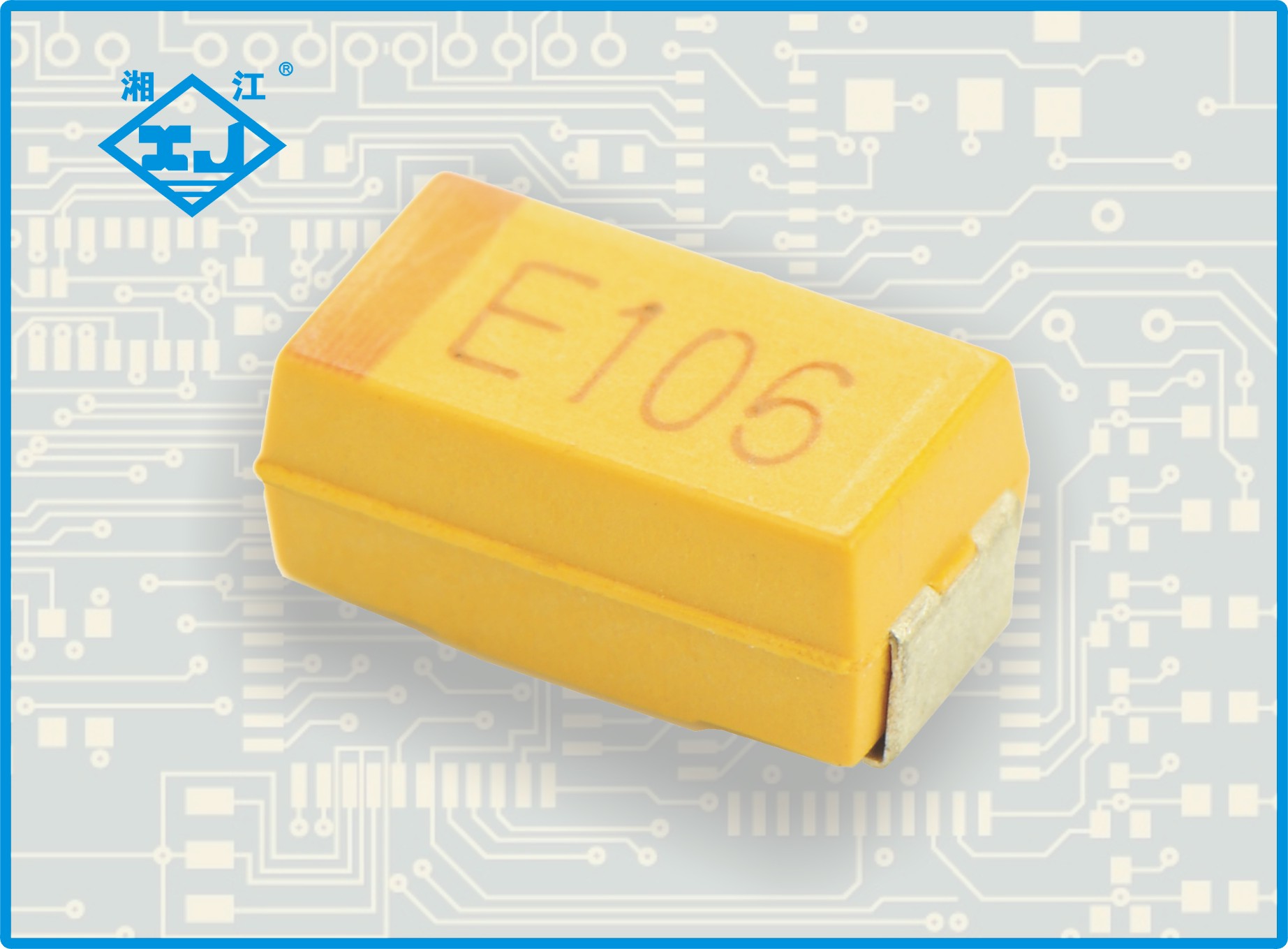

貼片鉭電容

在鉭粉燒結式鉭電容中，又因工作電解質不同可分為固體電解質鉭電容(Solid Tantalum)和非固體電解質鉭電容。其中，固體鉭電解電容器用量很大。鉭電容由于使用金屬鉭做介質，不需要像普通電解電容那樣使用電解液。另外，貼片鉭電容不需像普通電解電容那樣使用鍍了鋁膜的電容紙燒制，所以本身幾乎沒有電感，但同時也局限了它的容量。

貼片鉭電解電容極性標識及參數介紹

貼片鉭電容有一端是標有一橫線,是貼片鉭電容的正極，另外一端是負極。引線鉭電容腿長的一端是正極，腿短一端是負極。

貼片鉭電容是極性電容，正負極不能接反，萬一接反，該鉭電容就不起作用或者失效。

貼片鉭電容的正負極區分和測量鉭電容上面有標志的黑塊為負極。在PCB上電容位置上有兩個半圓，涂顏色的半圓對應的引腳為負極。也有用引腳長短來區別正負極長腳為正，短腳為負。

當我們不知道貼片鉭電容的正負極時，可以用萬用表來測量。電容兩極之間的介質并不是完全的絕緣體，它的電阻也不是無限大，而是一個有限的數值，一般在1000兆歐以上，電容兩極之間的電阻叫做絕緣電阻或漏電電阻，只有電解電容的正極接電源正(電阻擋時的黑表筆)，負端接電源負(電阻擋時的紅表筆)時，電解電容的漏電流才小(漏電阻大)。

鉭電容的命名?

1）?各國電容器的型號命名很不統一，國產電容器的命名由四部分組成：??

一部分：用字母表示名稱，電容器為C。??

二部分：用字母表示材料。??

三部分：用數字表示分類。??

四部分：用數字表示序號。

電容的標識方法

（1）?直標法：用字母和數字把型號、規格直接標在外殼上。??

（2）?文字符號法：用數字、文字符號有規律的組合來表示容量。文字符號表示其電容量的單位：P、N、u、m、F等。和電阻的表示方法相同。標稱允許偏差也和電阻的表示方法相同。小于10pF的電容，其允許偏差用字母代替：B——±0.1pF，C——±0.2pF，D——±0.5pF，F(xiàn)——±1pF。??

（3）?色標法：和電阻的表示方法相同，單位一般為pF。小型電解電容器的耐壓也有用色標法的，位置靠近正極引出線的根部，所表示的意義如下表所示：

顏色?黑?棕?紅?橙?黃?綠?藍?紫?灰??

耐壓?4V?6.3V?10V?16V?25V?32V?40V?50V?63V??

（4）?進口電容器的標識方法：進口電容器一般有6項組成。??一項：用字母表示類別：??

二項：用兩位數字表示其外形、結構、封裝方式、引線開始及與軸的關系。

第三項：溫度補償型電容器的溫度特性，有用字母的，也有用顏色的，其意義如下表所示：??

序號?字母?顏色?溫度系數?允許偏差?字母?顏色?溫度系數?允許偏差

第四項：用數字和字母表示耐壓，字母代表有效數值，數字代表被乘數的10的冪。??

第五項：標稱容量，用三位數字表示，前兩位為有效數值，第三為是10的冪。當有小數時，用R或P表示。普通電容器的單位是pF，電解電容器的單位是uF。??

第六項：允許偏差。用一個字母表示，意義和國產電容器的相同。??也有用色標法的，意義和國產電容器的標志方法相同。?進口的，以477?A71N13為例，后邊六位分別與上述六項對應

貼片鉭電容封裝、尺寸

貼片鉭電解電容極性標識及參數介紹

鉭電容技術規格和選型

1、型號表示方法

293D 107 X9 010 D 2 W

① ② ③ ④ ⑤ ⑥ ⑦

① 表示系列，VISHAY 有293D 和593D 兩個系列，293D 表示普通鉭電容，593D

表示的是低阻抗鉭電容，直流電阻小于1 歐，一般在100 毫歐到500 毫歐之間。

② 表示電容的容量，范圍從0.1UF----680UF

③ 表示容量誤差，鉭電容的容量誤差有兩種：一是±10%（K）和±20%（M）

④ 表示電容的耐壓，指在85℃時額定直流電壓，鉭電容的耐壓范圍從4V---50V

⑤ 表示鉭電容的尺寸大小，有A、B、C、D、E、P 五種尺寸

⑥ 表示電容的焊點材料，一般是鎳銀和鈀銀

⑦ 表示包裝方式，有兩種包裝方式，7 寸盤和13 寸盤

2、外形尺寸
