電阻器的型號命名方法

電阻器的型號命名方法

介紹電阻器的命名方法,一個電阻器的名稱,有幾部分組成,各部分分別代表不同的型號及標識,本中將會詳細介紹各類型電阻器的命名方法以及電阻器名稱中的標識含義.

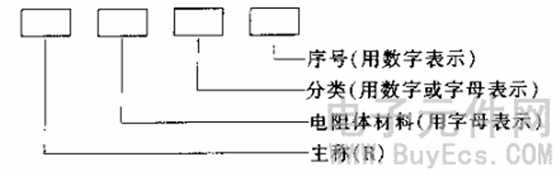

根據我國有關標準的規定，我國電阻器的型號命名方法．由以下幾部分組成，即

1為主稱，用字母R表示

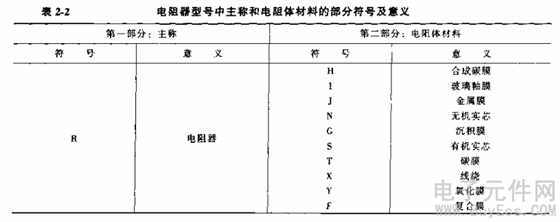

2為電阻體材料，用字母表示．如下表所示。

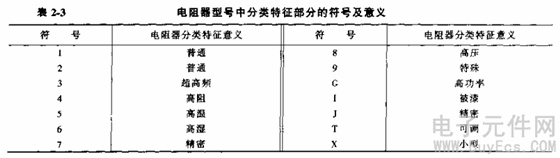

3分為分類特征，用數字或字母表示，如下表所示。

4為序號，用數字表示，以區別外形尺寸和性能參數。對材料和分類特征相同，僅尺寸、性能指標有差異，但基本上不影響互換的產品，標同一序號：對材料、分類特征相同，僅尺寸、性能指標影響產品互換的產品，仍可標同一序號，但必須在序號后加一字母作為區別代號。

電阻型號舉例：RJ71型金屬膜電阻器

1/5
