如何識別貼片電阻呢？

數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的位和第二位為有效數字，第三位表示在有效數字后面所加“0”的個數.這一位不會出現字母。

例如：“472′’表示“4700Ω”;“151”表示“150Ω”。 如果是小數.則用“R”表示“小數點”.并占用一位有效數字，其余兩位是有效數字。例如：“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

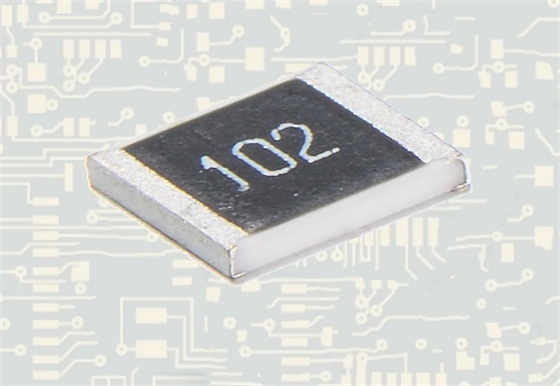

貼片電阻

2、色環標稱法(一般圓柱形固定電阻器采用這種標稱法)

貼片電阻與一般電阻一樣，大多采用四環(有時三環)標明其阻值。環和第二環是有效數字，第三環是倍率。例如：“棕綠黑”表示”15Ω”;“藍灰橙銀”表示“68kΩ”誤差±10%。

3、E96數字代碼與字母混合標稱法
